高壓并聯電容器成套裝置（以下簡稱裝置）并聯接于50Hz或60Hz電力系統，用于提高功率因數，調整電網電壓，降低線路損耗，改善電網的供電質量。

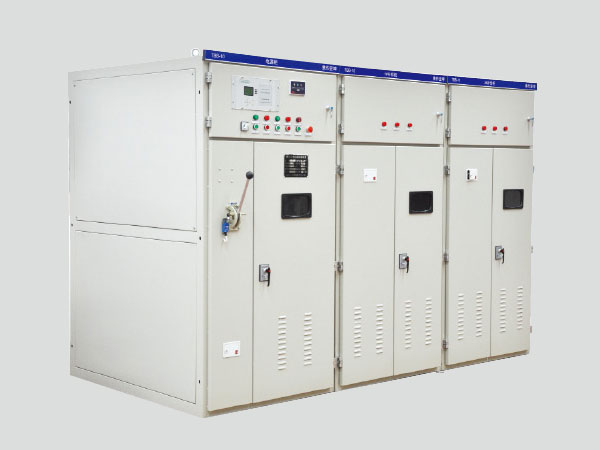

　　裝置主要由開關柜、串聯電抗器、電容器柜和繼電保護屏等組成。其中串聯電抗器可以放在電容器柜體中，也可單獨設置。

　　我公司生產的裝置，具有結構緊湊、布置合理、安全可靠等特點。

　　電容器柜一般由柜體、并聯電容器、熔斷器、放電絲圈（或電壓互感器）、電流互感器、隔離開關、支持絕緣子及聯接母排等組成。

　　熔斷器與電容器串聯在一起，當電容器內部有故障時，與之串聯的熔斷器動作，將故障電容器迅速從電容器組退出，以避免故障擴大。

　　放電線圈（或電壓互感器）并聯連接在電容器回路中，當斷開電源后，能使電容器上的剩余電壓在5s內從√2un降到50v以下。

　　氧化鋅避雷器接成Y型接入線路，其中性點接地，以限制投切電容器組時所引起的操作過電壓。
